Jenis Crawler Rig Pengeboran Sumur Rotary Untuk Penahan
Deskripsi Produk

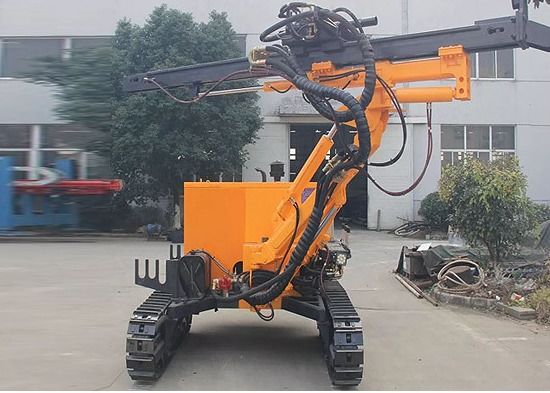

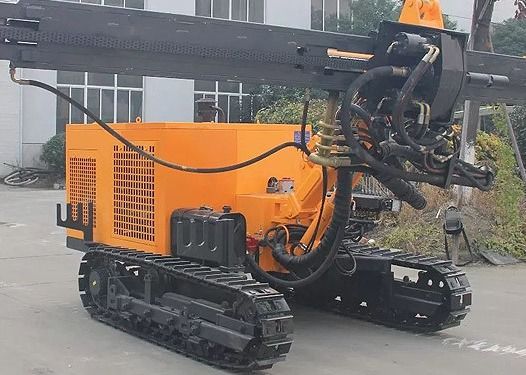

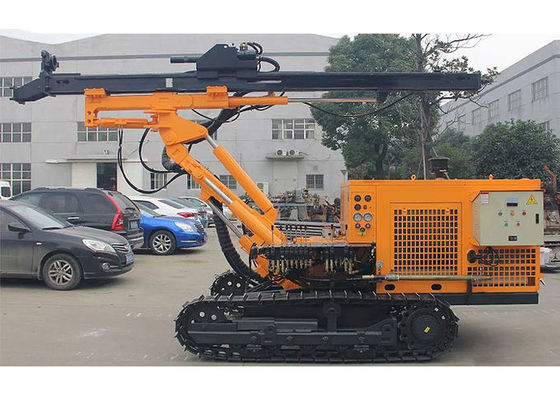

Rig pengeboran multifungsi dobby tipe crawler jenis angkat YDL-90HB adalah rig pengeboran yang efisien yang dikembangkan untuk penahan, pengaliran putar, dan presipitasi.Rig ini memiliki tenaga ganda untuk mesin diesel dan motor listrik, dan dapat bekerja secara terpisahdan secara terpisah.Ini dilengkapi dengan motor hidrolik ganda torsi tinggi, dilengkapi dengan sistem hidrolik yang andal dan stabil, dan memiliki kerangka geser responsif.
Lingkup aplikasi
1. Cocok untuk proses berikut:
(1) Kecepatan rotasi tinggi, dan efisiensi lapisan tanah lebih besar dengan penggunaan latihan pelintiran.
(2) Penahan dapat diterapkan untuk pengeboran pipa bor, pengeboran selubung, dan pengeboran selubung pipa pipa.
(3) Penyemprotan rotary dapat cocok untuk metode penyemprotan rotary tunggal, ganda dan tiga.
2. Dengan mengkonfigurasi modul yang berbeda, dapat cocok untuk proses berikut:
(1) Curah hujan pondasi.
(2) Tumpukan penumpukan mikro.
(3) Konstruksi lubang panas bumi (sumur air).
3. Alat pengeboran yang sesuai telah dikembangkan untuk proses konstruksi berikut:
(1) Mata bor tiga sayap dibor, dan lumpur dibuang.Sangat cocok untuk pengeboran lapisan tanah dan pasir berkecepatan tinggi.
(2) Latihan palu dan terak DTH keluar dari udara.Sangat cocok untuk pembentukan batu dan konstruksi lapisan pecah.
(3) Pengeboran palu hidrolik di bagian bawah lubang, dan pembuangan lumpur.Sangat cocok untuk konstruksi stratum dengan kadar air yang besar seperti lapisan pecah dan lapisan pasir.
(4) Casing drilling.
(5) Pengeboran senyawa pipa bor dan casing.
(6) Semprotan spin tunggal, ganda, tiga putaran, semprotan tetap, semprotan ayunan dan proses semprotan putaran lainnya.
Fitur utama:
1. Torsi dan kecepatan dapat disesuaikan secara wajar sesuai dengan kebutuhan aktual.Pengeboran casing senyawa dapat dikonfigurasikan dengan torsi yang sesuai sesuai dengan formasi yang berbeda, yang meningkatkan kemampuan adaptasi rig.
2. Perjalanan tiang adalah 3,4 meter, yang dapat digunakan untuk pipa bor 3 meter,
3. Dilengkapi dengan sasis perayap, pitch mast dan swing kiri-kanan, pitch carriage dan swing kiri-kanan, silinder outrigger berdiameter besar, slide 0,9 meter, perangkat pendukung orifice, yang membuat pemindahan dan pemosisian rig pengeboran sangat fleksibel dan nyaman untuk pengeboran Stabil dan andal.
4. Tinggi angkat maksimum 3.5m
5. Pengguna dapat memilih 1,5 ton alat untuk dimenangkan.
6, pengguna dapat memilih rilis otomatis.
Parameter teknik:
| Rotary Spray |
Diameter Tiang Semprot Rotary (mm) |
Tunggal: 400 ~ 600
Ganda: 600 ~ 1200, |
| Triple: 800 ~ 1600 |
| Kedalaman pengeboran (m) |
20 ~ 50 |
| Jangkar (DTH) |
Diameter pengeboran (mm) |
Φ100 ~ Φ210 |
| Kedalaman pengeboran (m) |
60 ~ 90 |
| Diameter batang bor (mm) |
Φ73, Φ89, Φ102, Φ114 |
| Parameter Dasar |
Perjalanan Kereta Geser (mm) |
900 |
| Pitch Angle Of Carriage |
0 ° Naik, 135 ° Turun |
| Ayunan Sudut Kereta |
95 ° Kiri (5 ° Kanan) |
| 5 ° Kiri (95 ° Kanan) |
| Tiang Pitch Angle |
55 ° Naik, 15 ° Bawah |
| Tiang Ayun Sudut |
45 ° Kiri dan Kanan |
| Tinggi Angkat Maksimal (m) |
3.5 |
| Rotator Output Speed (r / min) |
0 ~ 175 (Dapat Disesuaikan Tanpa Langkah) |
| Torsi Output Giroskop (N · m) |
5300 |
| Perjalanan Gyro (mm) |
3400 |
| Perjalanan Kereta Geser (mm) |
900 |
| Lifting Force Of Gyrator (Kn) |
60 |
| Rotator Lifting Speed (m / mnt) |
0 ~ 1.6 (Dapat Disesuaikan Tanpa Langkah), |
| 1.6, 5.8, 23.4 |
| Tekanan Gyratory (KN) |
30 |
| Rotary Pressurizing Speed (m / mnt) |
0 ~ 2.7 (Disesuaikan Tanpa Langkah), |
| 2.7, 9.5, 38.4 |
| Cara Berjalan |
Lacak Berjalan |
| Kemampuan menanjak |
30 ° |
| Kecepatan Berjalan (Km / jam) |
2 |
| Daya Input (Mesin Diesel) |
55KW, 1500r / mnt |
| Daya Input (Motor) |
55KW, 1480r / mnt |
| Status Transportasi (Panjang X Lebar X Tinggi) (mm) |
5200 * 2200 * 2600 |
| Berat (kg) |
5000 |
